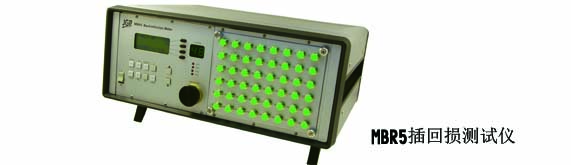

MBR5插回损测试仪
  • 产品简介
  • 产品特征
  • 产品参数
  • 产品应用

MBR5 多通道插回损测试仪是一款用于精密测试后向回波反射和插入损耗及功率的性能极稳定的光学测试议。拥有 4122448 等输出通道,MBR5 是单光纤和带状光纤测试的实用选择。MBR5 的特点是内置了若干个波长分别为 8501310149015501625 1650nm(根据光纤类型有所不同)的激光源,可用于单模和多模的测试。直观的屏显和键盘简化了测试数据的收集和管理,使用户能够快速获取不同通道的测试结果。MBR5 可在低损耗的前提下完成极其稳定的后向回波反射测试。精度保证在 0.4dB 而测试灵敏度达到 -80dB. 插入损耗的相对精度为 ±0.05dB。此外,可选的 10mm Ge 测试仪对于光纤数较多的带状测试仪尤为实用。

● 适用于MPO等多芯产品产品测试


● 多模光源符合IEC-‐61280-‐4-‐1 Encircled Flux (EF)标准,测试更准确


● 高稳定性光源及高精度功率探测器,可追溯到NIST的校准


● 12,24,32,48,72通道可选

产品编码 12ch SM: M B R 5 - 1 2 - 8 3 0 0 - 5 - 5 0 F A

产品编码 12ch MM 50/125:

M B R 5 - 1 2 - 3 0 5 0 - 5 - 0 9 F A

M B R 5 - 1 2 - 3 0 5 0 - 1 - 0 9 F A

产品编码 24ch SM:M B R 5 - 2 4 - 3 0 5 0 - 1 - 0 9 F A



规 格

单 模

多 模

光纤类型

( 9/125 μm )

( 50/125 or 62.5/125 μm )

工作波长

1310/1490/1550/1625/1650 ±10 nm

850/1310, ±20 nm

回损测量范围

0~80dB

0~60dB

回损测量精度1

± 0.4 dB

探测器类型

InGaAs 2 mm; Ge 5 mm; Ge 10 mm

功率范围

0~80dBm; 0~60dBm; 0~40dBm

绝对功率精度2

± 0.25 dB

相对功率精度

± 0.05 dB ( < 5 dB 损耗值 )

± 0.15 dB ( > 5 dB 损耗值 )

± 0.15 dB

远程接口

RS232 and GPIB

输入电压

100 - 240 V AC, 50 - 60 Hz

能 耗

30VA 最高

屏 幕

4 行,16 /行液晶显示屏

● 连接器,反向回波反射和插入损耗测试


● 器件测试


● 安装验证


● 质量保证验收测试
